老李蹲在電鏡室門口猛嘬一口煙，指著屏幕上的灰白影像直嘬牙花子：“瞅見沒?就這些長得歪瓜裂棗的‘小石頭’，磨起模具鋼來比親兒子還聽話!”屏幕上，白剛玉微粉的微觀世界正上演著一場無聲的戰爭——這些肉眼難辨的晶體結構，才是真正決定它能不能打硬仗的“基因密碼”。干了二十年磨料研發，我敢拍胸脯：不懂它的“骨相”，用再貴的粉也是瞎折騰！

一、拆開看“骨頭”：白剛玉微粉的微觀家底

把白剛玉微粉往電子顯微鏡底下塞，景象比車間還熱鬧：

硬骨頭——α-氧化鋁（剛玉相）： 占90%以上的“主力軍”，六方密堆結構排得整整齊齊，莫氏硬度9.0起步。好比微縮版金剛石，棱角分明得像刀劈斧鑿(圖1)。業內老炮都明白——α相含量低于95%？這粉基本算廢了！

“軟骨病”患者——γ-氧化鋁： 高溫冶煉時沒轉化完全的“殘次品”，結構松散像蜂窩煤(圖2)。含量超過3%的粉，磨削時一受力就碎成渣，砂輪上糊一層“泥”，磨削力直線掉檔。去年有批退貨的粉，γ相超標到5%，磨不銹鋼活像用橡皮擦，氣得車間主任直跳腳。

“混血兒”——尖晶石相： 原料里的雜質(SiO?、Fe?O?)和氧化鋁亂搭的“違章建筑”，硬度和韌性兩頭不靠。電鏡下一眼就能逮住——顏色發灰，形狀像融化的糖塊(圖3)。這玩意兒含量超過1.5%，磨精密軸承準出振紋！

車間口訣：

“α相是鋼，γ相是糠，尖晶石就是老鼠屎一鍋湯”

二、微觀結構咋指揮“戰場表現”?

1. 晶體形貌 vs 磨削力——看“臉”的時代?

板狀晶體（圖4）： 像摔碎的玻璃片，薄而鋒利。切軟材料如快刀削蠟，但一碰硬茬就攔腰折斷——適合磨鋁合金、銅件這類“軟柿子”。

等軸晶粒（圖5）： 長得敦實像小米粒，抗造!磨淬火鋼時，鈍了也不碎，硬生生“啃”出火。某刀具廠用等軸晶粉磨M42高速鋼，壽命比板狀晶粉長30%。

碎塊聚合體（圖6）： 一堆小晶粒抱團取暖。粗磨時效率賊高，但精磨就露餡——掉落的碎渣會劃傷工件。老李曾用它磨玻璃模具，光潔度死活上不去，換單晶粉立馬解決。

實戰案例：

給汽車廠磨球墨鑄鐵曲軸，最初用板狀晶粉(F80)，效率高但砂輪磨損快如流水。換成等軸晶粉后，單顆磨粒“服役”時間翻倍，綜合成本降了18%!

2. 晶界純度 vs 耐磨性——臟縫兒毀所有!

高倍電鏡下，晶界處的“臟東西”無所遁形：

鈉玻璃相（圖7）： 原料里Na?O沒排凈，冷卻時在晶界析出。像給晶體抹了層油——磨削時打滑不說，高溫下還軟化粘砂輪。某廠用含鈉高的粉磨鈦合金，砂輪糊死像年糕，被迫停機清輪。

微氣孔（圖8）： 冶煉時氣體沒排干凈，晶體里藏“氣泡”。受力時從這兒開裂，粉提前報廢。有批風電齒輪磨削出現異常劃傷，一查是粉里微孔超標，磨粒中途碎裂刮傷齒面。

血淚教訓：

晶界干凈的粉(雜質<0.3%)，砂輪壽命能延長40%!我們檢測過某進口粉——晶界透亮得像凍冰，貴是有道理的。

3. 粒度分布 vs 表面精度——別信“平均”的鬼話!

“D50=10μm”的粉，實際可能是這德行(圖9)：

窄分布（±2μm）： 顆粒大小整齊如軍訓方陣。精磨陶瓷基板時，切痕深度一致，Ra輕松壓到0.1μm以下。

寬分布（±5μm）： 大顆粒帶著小跟班瞎跑。磨硅片時，一顆“出頭鳥”就能劃出致命傷!某光伏廠吃過虧——標稱F1200的粉，實際混進3%的F800顆粒，整批硅片報廢。

自檢土法：

取0.5g粉攤在玻璃板上，噴水霧后放大鏡觀察。顆粒大小均勻的，水膜顏色一致;大小混雜的，顯出斑駁水暈——這粉趁早別上精密機床!

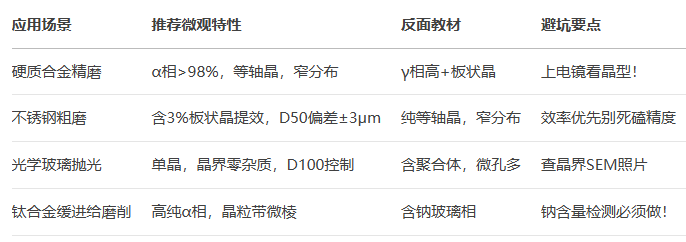

三、選粉實戰：對著“骨相”下菜碟

四、車間里的“望聞問切”

好粉不用等電鏡，老師傅有土招：

搓： 沾濕手指捻粉——純α相的粉劃手感強;含γ相多的發澀。

聽： 精磨時貼耳聽聲——切削音清脆連貫是好粉;聲音發悶帶“咯吱”響，八成有雜質相搗亂。

看： 磨削火花細密均勻，說明粒度整齊;火花忽大忽小亂濺，趕緊查粉!

量： 同一批活，砂輪磨損量突然增大15%以上?先懷疑粉的晶體結構變異!

上個月修軋輥，徒弟抱怨新買的粉“沒勁兒”。我抓把粉往鐵板上劃——留白痕淺淡無力。送檢果然α相僅92%，供應商摻了回收料!好粉劃金屬，該像刀刻蠟——深、亮、脆！

結語：

白剛玉微粉哪是什么“死物”?電鏡下的每顆晶體都在廝殺——棱角對抗工件，晶界抵御高溫，氣孔暗藏殺機。選粉如相馬，不看毛色看筋骨。 下次您捏起一撮白剛玉粉時，不妨多想想：這些微觀世界里的“變形金剛”，是否已為您的戰場備好了最硬的盔甲、最利的刀?畢竟在納米級的精度戰場上，勝負早在爐火純青的晶體中注定。顯微鏡下的戰場，才是真正的決勝之地!
